膨脹段裝置的安裝

當滑觸線系統長度輕型超過150米，重型超過200米時，應設置膨脹段裝置，注意：由于膨脹段比較重，必須在膨脹段裝置的兩端200mm-300mm處加裝角鋼支架。膨脹段的安裝間隙應按現場環境溫度查表，根據查表所得數據，將膨脹段拉開至現場溫度下所對應的間隙下，再安裝。

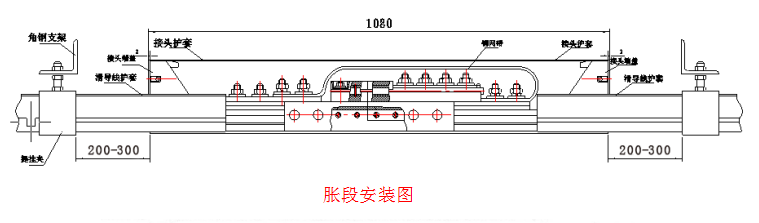

安裝步驟如圖：膨脹段裝置在出廠時已組裝好，用戶可根據設計要求位置，或在兩車間建筑物相連接伸縮縫處安裝。并根據現場溫度查表取得膨脹段的預留間隙。一般冬季安裝時取高值，夏季安裝時取低值。

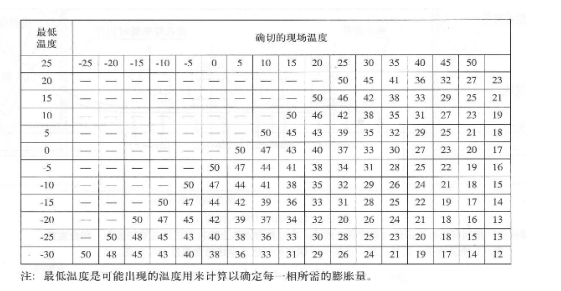

膨脹段安裝預留間隙表

注意：1、當現場溫度為本地區最低溫度時，將膨脹段間隙拉開到最大位置附近（因每

     年最低氣溫不定，故不必將其拉開到最大位置處，稍微留出一點活動間隙）。

      2、當現場溫度為本地區最高溫度時，安裝膨脹段只需將其拉開很小一段間隙即可

        （防止因現場溫度高于往年最高溫度而引起的膨脹將滑線損壞）。

      3、當現場溫度介于最高與最低之間時，安裝膨脹段時所需要拉開的間隙應通過查

         閱膨脹段安裝預留間隙表來確定。
