集電器及支架安裝

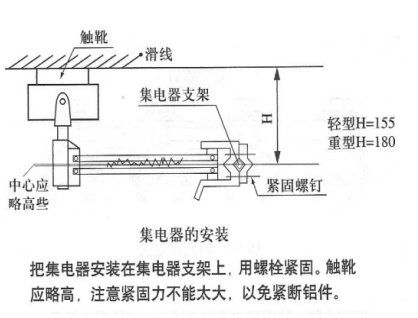

當滑觸線及配套件安裝完成后，即可以安裝集電器，按照高度尺寸H（支架中心到滑靴上平面的高度）。和觸靴端中心略高一些的要求，確定集電器支架在移動方向上的安裝位置。如圖：

一般要求集電器與滑觸線的接觸壓為輕型：25-28N(牛頓），重型：28-30N（牛頓）。把支架焊接在移動設備上，再將集電器依次安裝到集電器支架上旋緊緊固螺栓。檢查觸靴是否轉動靈活，與導線的接觸是否良好，并調整到最佳狀態。
